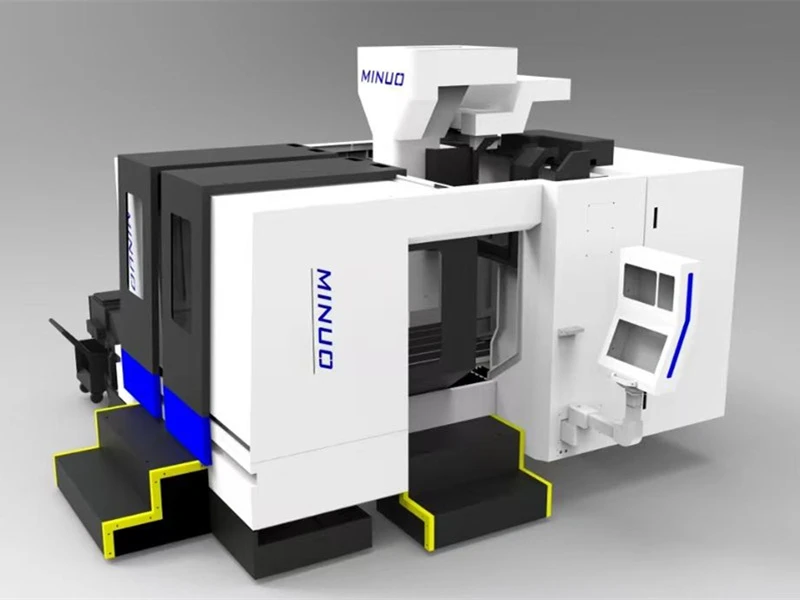

DF-1613LH groot-zwaar snijdend portaalbewerkingscentrum
-
De DF-1613LH is eenhoge precisie portaalmachineontworpen voor onderdelen van groot-formaat die zowel kracht als nauwkeurigheid vereisen. Door de Z--geleidingsbaan dicht bij de middellijn van de spil te plaatsen, minimaliseert de machine de vervorming onder snijbelasting en verbetert de consistentie van het gereedschapspad over het gehele werkbereik.
-
Rechthoekige C55-geleiderails op de kolommen zijn volledig geslepen, terwijl kritische pasvlakken met de hand zijn geschraapt om de contactnauwkeurigheid te verbeteren. Deze details maken het mogelijkhoge precisie portaalmachineom stabiele prestaties te behouden tijdens langdurig zwaar snijden van staal en gietmaterialen.
Met een tafellaadvermogen van 3000 kg en een ruim werkgebied ondersteunt de DF-1613LH complexe processen zoals caviteitsfrezen en multi-vlakbewerking. De direct aangedreven spindel, gecombineerd met een BT50-interface, zorgt hiervoorhoge precisie portaalmachineblijft een betrouwbare oplossing voor mallen, autobehuizingen en componenten van militaire- kwaliteit.
Eer en kwalificatie
Patentcertificaat van de uitvinding
Patentcertificaat van de uitvinding
Gebruiksmodel patentcertificaat
Gebruiksmodel patentcertificaat
Gebruiksmodel patentcertificaat
Technische specificatie
|
Item |
Eenheid |
DF-1613LH |
|
Portaalbreedte |
mm |
1400 |
|
X/Y/Z-asverplaatsing |
mm |
1600/1300/800 |
|
Werktafelgebied |
mm |
1700X1200 |
|
Werktafel laadvermogen |
kg |
3000 |
|
Afstand van spilneus tot werktafel |
mm |
170-970 |
|
Nauwkeurigheid van positionering |
mm |
0.012 |
|
Herhaal positioneringsnauwkeurigheid |
mm |
±0.004 |
|
Maximale spilsnelheid |
toerental |
Directe aandrijving 6000 |
|
Spindelconus |
- |
BT50 |
|
Spilmotorvermogen |
kW |
15/18.5 |
|
3-assig motorkoppel |
nm |
40/30/30 |
|
3-assige ijlgangsnelheid |
m/min |
12/12/10 |
|
3-assige snijvoedingssnelheid |
mm/min |
1-10000 |
|
ATC-gereedschapspecificatie |
- |
BT50 |
|
Type en capaciteit gereedschapsmagazijn |
stuks |
Schijftype 24T |
|
Gereedschapswisseltijd |
s |
6 |
|
Luchtdrukvereiste |
kg/cm² |
6-6.5 |
|
Vereiste stroomcapaciteit |
kva |
30 |
|
Totale afmetingen van de machine (lengte x breedte) |
mm |
5000X3200 |
|
Machinehoogte |
mm |
4000 |
|
Machinegewicht (circa) |
kg |
14500 |
